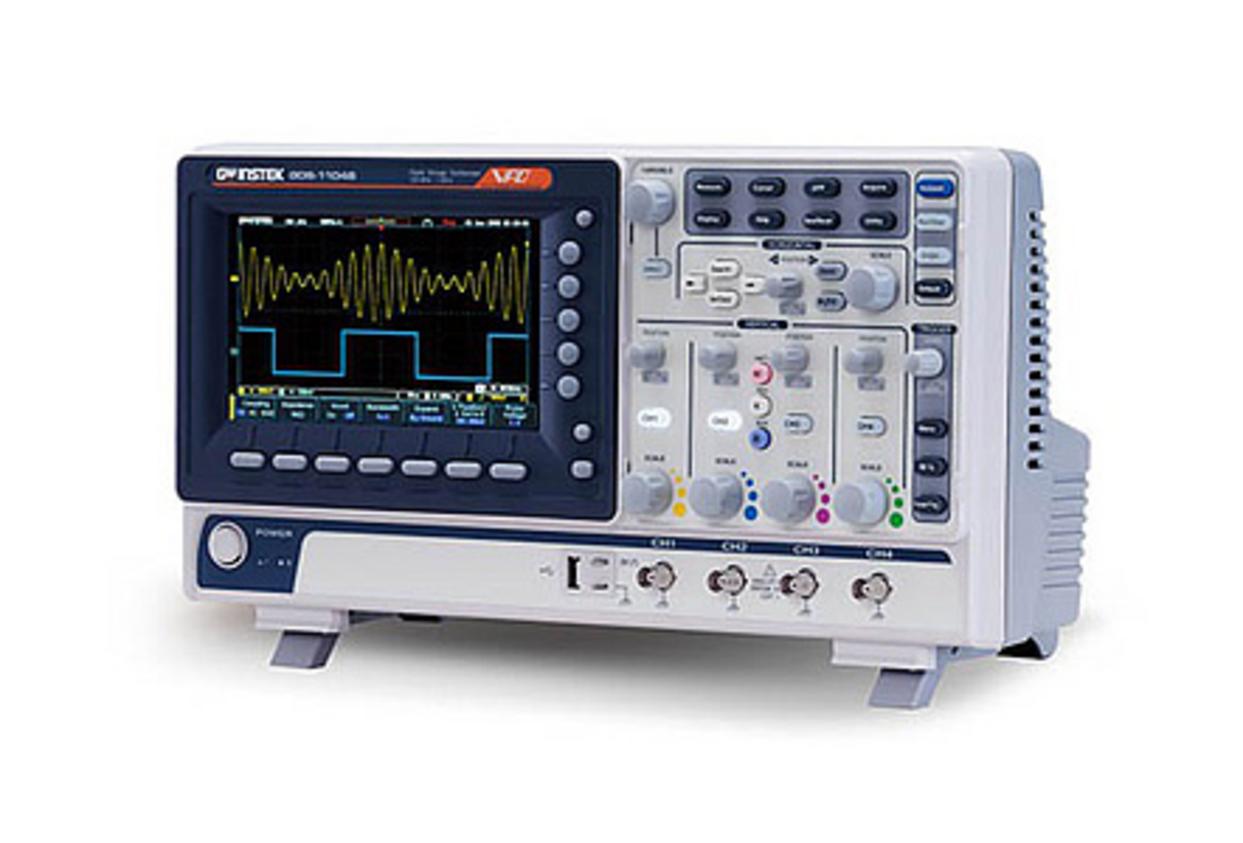

Máy hiện sóng số GW Instek GDS-1104B

Máy hiện sóng số GW Instek GDS-1104B là máy hiện sóng số 4 kênh thuộc dòng GDS-1000B, trang bị băng thông 100MHz, tốc độ lấy mẫu 1 GSa/s và độ phân giải 8 bit. Cấu hình này giúp quan sát đồng thời nhiều tín hiệu, bắt dạng sóng ổn định hơn và phù hợp cho phòng lab, xưởng R&D hoặc trung tâm đào tạo cần thiết bị đo chính hãng, dễ triển khai.

Sản phẩm có kích thước 384mm x 108mm x 137,3mm, trọng lượng 2,8kg và phù hợp cho bàn đo cố định lẫn di chuyển giữa các khu vực làm việc. Hàng chính hãng, có CO/CQ, hóa đơn VAT, bảo hành 12 tháng theo chính sách hãng, đồng thời hỗ trợ kỹ thuật 8h00 – 21h00 từ thứ 2 đến chủ nhật.

Cấu hình 4 kênh 100MHz này rút ngắn đáng kể thời gian dò lỗi khi kiểm tra mạch nguồn, PWM, bus điều khiển và mạch số. Người mua có thể đối chiếu thêm các model khác trong máy hiện sóng để chọn đúng số kênh, băng thông và mức ngân sách trước khi chốt cấu hình.

Máy hiện sóng số GW Instek GDS-1104B — Giữ tín hiệu rõ, dò lỗi nhanh

GW Instek GDS-1104B thuộc dòng máy hiện sóng số 4 kênh, băng thông 100MHz, tốc độ lấy mẫu tối đa 1 GSa/s và bộ nhớ sâu 10 Mpts mỗi kênh. Cấu hình này giúp ghi lại tín hiệu dài hơn, bắt xung nhanh tốt hơn và giữ dạng sóng ổn định khi kiểm tra mạch nguồn, mạch số hoặc board nhúng trong phòng lab.

4 kênh đo đồng thời: So sánh tín hiệu vào/ra nhanh hơn

4 kênh độc lập cho phép theo dõi cùng lúc đầu vào, đầu ra và hai điểm trung gian mà không phải đổi que đo liên tục. Với cấu hình này, kỹ thuật viên có thể đối chiếu nhanh các đường PWM, xung điều khiển và tín hiệu phản hồi trong mạch nguồn hoặc mạch logic mức thấp.

Ở bài đo cần so sánh nhiều nút tín hiệu, 4 kênh đo đồng thời thường rút ngắn đáng kể thời gian dò lỗi so với model 2 kênh như máy hiện sóng GW Instek GDS-1072A-U. Lợi thế này rõ hơn khi kiểm tra board nhúng, xưởng sửa chữa và các bài thực hành cần nhìn đồng thời clock, data, enable và phản hồi.

100MHz và rise time 5ns: Bắt mạch số, nguồn xung tốt hơn

Băng thông 100MHz và rise time 5ns là cặp thông số quyết định khả năng hiển thị cạnh lên, cạnh xuống và các chi tiết quá độ trên tín hiệu nhanh. Khi dải thông đủ rộng, dạng sóng xung ít bị làm tròn hơn, nên việc đánh giá méo xung, overshoot hoặc ringing trở nên rõ ràng hơn.

Trong các bài đo nguồn switching, PWM hay mạch điều khiển vi điều khiển, bộ thông số này hỗ trợ quan sát chính xác hơn hiện tượng chuyển mạch và nhiễu biên. Với phòng lab hoặc trung tâm đào tạo, máy hiện sóng GW Instek GDS-1072-U là model liên quan để so sánh khi ngân sách thấp hơn nhưng vẫn cần cùng hệ sinh thái đo của GW Instek.

1 GSa/s, 8 bit và memory sâu: Bắt chi tiết xung nhanh

Tốc độ lấy mẫu 1 GSa/s cho phép ghi nhận một tỷ mẫu mỗi giây, còn độ phân giải 8 bit giữ độ chi tiết đủ rõ cho đa số bài đo kỹ thuật phổ thông. Khi kết hợp với bộ nhớ sâu 10 Mpts mỗi kênh và tốc độ cập nhật 50,000 wfms/s, máy có khả năng giữ được nhiều biến thiên ngắn và spike thoáng qua trong quá trình quan sát.

Trong xưởng R&D hoặc môi trường sửa chữa điện tử, cấu hình này hữu ích khi cần bắt lỗi chập chờn, kiểm tra xung quá độ và phân tích hiện tượng mất ổn định ở tín hiệu chuyển mạch. Đó cũng là khoảng thông số mà nhiều người mua thường bỏ qua nếu chỉ nhìn riêng băng thông 100MHz.

LAN RJ45 và USB: Lưu, chia sẻ dữ liệu đo thuận tiện

Cổng LAN RJ45 là giao tiếp mạng để truyền dữ liệu đo trong hệ thống làm việc cần lưu trữ hoặc chia sẻ kết quả, còn cổng USB hỗ trợ xuất ảnh màn hình và lưu tệp nhanh hơn. Với trở kháng vào 1 MΩ, máy tương thích tốt với đa số que đo thụ động tiêu chuẩn trong phòng thí nghiệm.

Hai giao tiếp này giúp phòng lab, trung tâm đào tạo và kỹ sư kiểm thử giảm thao tác thủ công khi cần tổng hợp báo cáo, đối chiếu số liệu giữa nhiều ca làm việc hoặc chia sẻ ảnh chụp sóng ngay sau phép đo. Nếu quy trình ghi nhận kết quả được chuẩn hóa, dữ liệu từ máy cũng dễ đưa vào hồ sơ kiểm tra nội bộ hơn.

Đo I2C, SPI, UART thuận tay hơn cho kỹ sư nhúng

4 kênh, băng thông 100MHz và tốc độ lấy mẫu 1 GSa/s giúp GDS-1104B theo dõi đồng thời nhiều đường tín hiệu khi kiểm tra I2C, SPI hoặc UART. Cấu hình này đặc biệt hữu ích khi cần quan sát clock, data, enable và xung nguồn liên quan trong cùng một lần đo.

Máy không thay thế logic analyzer chuyên dụng, nhưng vẫn đủ mạnh để khoanh vùng lỗi giao tiếp cơ bản trên board nhúng trước khi chuyển sang bước phân tích sâu hơn. Với sinh viên điện – điện tử, kỹ sư kiểm thử và phòng lab R&D, đây là cách kiểm tra thực dụng để xác định tín hiệu nào đang lệch pha, mất cạnh hoặc không lên mức đúng.

Trong cùng phân khúc, khách hàng thường cân nhắc thêm danh mục máy hiện sóng khi cần chọn giữa 2 kênh và 4 kênh theo bài đo thực tế, nhất là ở các hệ thống có nhiều đường điều khiển chạy song song.

Hàng chính hãng 100%, CO/CQ và hóa đơn VAT giúp xác thực nguồn gốc sản phẩm rõ ràng, phù hợp cho đơn vị cần kiểm soát hồ sơ thiết bị. Bảo hành 12 tháng, đổi trả 7 ngày nếu lỗi kỹ thuật và giao hàng toàn quốc tạo thêm lớp an tâm khi triển khai cho lab, xưởng R&D hoặc trung tâm đào tạo.

Câu Hỏi Thường Gặp Về Máy Hiện Sóng GDS-1104B

GW Instek GDS-1104B có băng thông 100MHz. Máy dùng 4 kênh và tốc độ lấy mẫu tối đa 1 GSa/s trên mỗi kênh, nên đủ để quan sát đồng thời nhiều điểm tín hiệu trong các bài đo nguồn, PWM và mạch số cơ bản.
